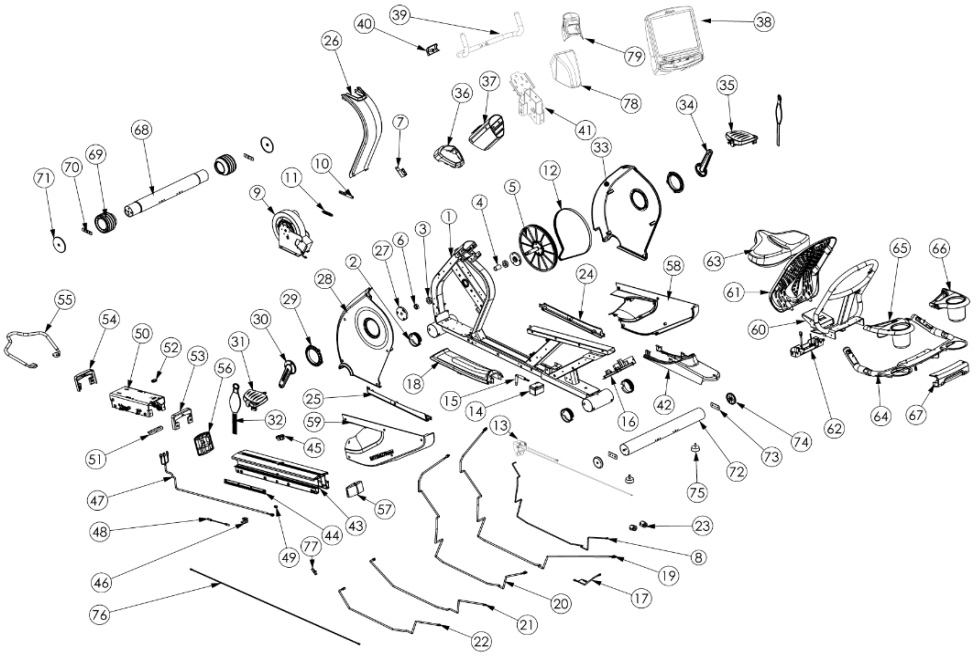

11. 550RBe сборочный чертеж

11. 550RBe сборочный чертеж





№ Деталь № Деталь
1 Покрыт., рама, основн. 41 Покрыт., консоль, Тормоз
2 Втулка, ножка 42 Покрытие, зад, верх
3 Подшипник, шар., 6004ZZ 43 Трэк
4 Рукав, опор., подшипник 44 Тормоз, слайдер, седло
5 Собр., вал, шкив 45 Втулка, защелка
6 Гайка, нейлон 46 Тормоз, провод, трэк
7 Собр., сенсор 47 Кабель, сигнал, трэк
8 Кабель, скорость , рама 48 Пульс, hand
9 Магнитная система 49 Стикер, трэк
10 Тормоз, натяж. ремня, настр. 50 Слайдер, seat
11 Пружина 51 Тормоз, опор.
12 Ремень привода  52 Втулка, защелка
13 Собр., покрытие, силов.  53 Покрытие, трэк, зад.
14 Батарея 54 Покрытие, трэк, перед
15 Собр., батарея 55 Overmold bar
16 Собр., радиатор  56 Покрытие, трэк, перед.
17 Кабель, батарея, рама 57 Покрытие, трэк, зад
18 Собр., Покрытие, рама, Mid 58 Собр., Покрытие, рама, бок., зад., П
19 Кабель, сенсор, рама  59 Собр., Покрытие, рама, бок., зад., Л
20 Кабель, signal, рама 60 Покрыт., зад., седло
21 Кабель, гибрид, силов. 61 Собр., покрытие, седло
22 Кабель, гибрид, контроль. 62 Собр., HR соед., коробка
23 Сердечник, феррит  63 Собр., седло
24 Покрытие, рама, бок, сред, П 64 Собр., рукоятка, седло
25 Покрытие, рама, бок, сред, Л 65 Собр., Держатель, Л
26 Покрытие, рама, верх.  66 Собр., держатель, П
27 Шатун, Тормоз 67 Покрытие, рукоятка
28 Покрытие, рама, перед., Л  68 Покрыт., база, перед
29 Покрытие, шатун 69 Колесо, перед
30 Шатун, Л  70 Тормоз, колесо, перед.
31 Педаль, стандарт., Л  71 Покрыт., покрытие, колесо
32 Педаль, ремень 72 Покрыт., базов., зад
33 Покрытие, рама, перед, П  73 Тормоз, базов., зад.
34 Шатун, П   74 Крышка, базов.
35 Педаль, стандарт., П 75 Ножка, настроечная
36 Покрытие, верх., кольцо  76 Кабель, тенсор тепла
37 Вертикальная стойка 77 Собр., сенсор тепла, PCB
38 Собр., консоль, RBe  78 Покрытие, соед., консоль, перед
39 Рукоятка консоли  79 Покрытие, соед., консоль, зад.
40 Покрытие, соед., консоль, btm
