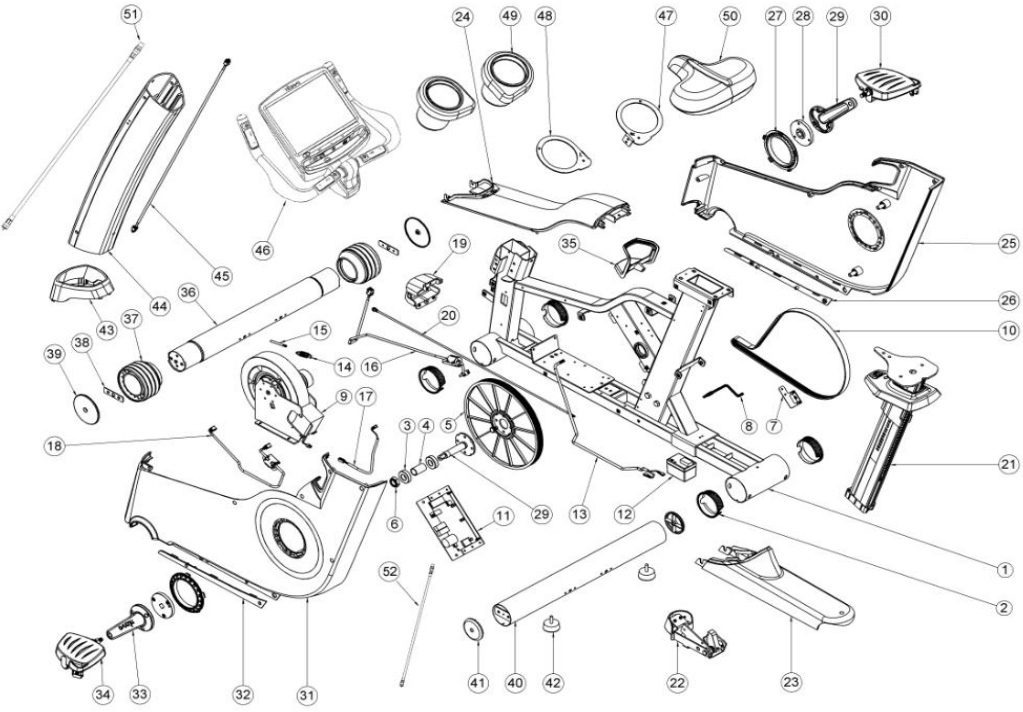

10. 550UBe сборочный чертеж

10. 550UBe сборочный чертеж





№ Деталь № Деталь
1 Покрыт., основн., рама 27 Покрытие, шатун
2 Втулка, ножка 28 Шатун, Тормоз
3 Подшипник, шар., 6004ZZ  29 Шатун, П
4 Рукав, опор., подшипник 30 Собр., Педаль, П
5 Собр., шкив 31 Покрытие, Л
6 Гайка, нейлон 32 Покрытие, бок, Л
7 Собр., сенсор 33 Шатун, Л
8 Кабель, сенсор

34

 Собр., Педаль, Л
9 Магнитная система  35 Покрытие, настройка, седло
10 Ремень привода 36 Покрыт., базов., перед.
11 Собр., heatsink 37 Перед., колесо
12 Батарея 38 Тормоз, колесо, перед.
13 Кабель, батарея 39 Покрыт., покрытие, колесо
14 Пружина 40 Покрыт., базов., зад.
15 Винт, пружина  41 Крышка, базов.
16 Собр., кабель, LCB, рама 42 Ножка, настроечная
17 Кабель, гибрид 43 Кольцо, вертикаль., стойка
18 Собр., Кабель, гибрид 44 Вертикаль., стойка, перед.
19 Покрытие, перед 45 Сигнальный кабель
20 Джек, силов., DC, кабель 46 Собр., консоль
21 Собр., стойка, седло.  47 Тормоз, держатель, П
22 Настроечная ручка 48 Тормоз, держатель, Л
23 Покрытие, рама, зад. 49 Держатель бутылки
24 Покрытие, рама, верх. 50 Седло, 550UBe
25 Покрытие, П, втулка  51 Кабель, TV, вертикаль.
26 Покрытие, бок., П  52 Кабель, TV, рама
