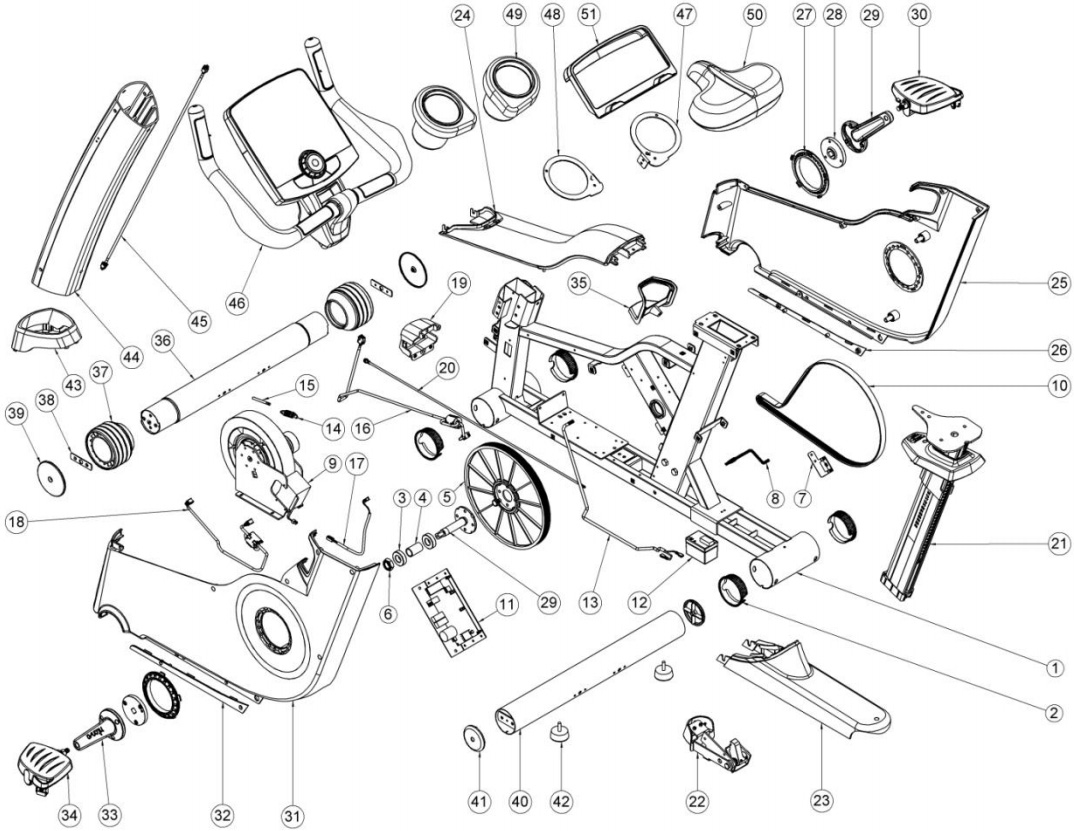

8. 550UBi сборочный чертеж

8. 550UBi сборочный чертеж





№ Деталь № Деталь
1 Рама, главная, покрытие  27 Покрытие, шатун
2 Втулка, ножка 28 Диск шатуна
3 Подшипник, шар, 6004ZZ 29 Шатун, правый
4 Рукав, опорный, подшипник 30 Педаль, правая
5 Шкив в сборе  31 Покрытие, левое
6 Гайка, нейлон 32 Покрытие, боковое, левое
7 Датчик скорости, в сборе  33 Шатун, левый
8 Кабель, скорость, рама 34 Педаль, левая
9 Генератор в сборе 35 Покрытие, настройка, седло
10 Ремень привода 36 Упор, передний, покрытый
11 LCB 37 Колесо, преднее
12 Аккумулятор 38 Тормоз колеса
13 Кабель аккумулятора 39 Покрытие колеса
14 Пружина 40 Упор, задний, покрытый
15 Винт, пружина 41 Крышка, упор
16 Кабель, LCB, рама, ядро 42 Ножка, настроечная
17 Кабель генератора, вход 43 Кольцо, верхнее, стойки
18 Кабель генератора, управл. 44 Стойка, вертикальная
19 Покрытие, адаптер 45 Кабель, сигнальный
20 Кабель, питание, адаптер

46

 Консоль, рукоятка
21 Седло, стойка, в сборе 47 Тормоз, держатель, прав.
22 Рукоятка, настройка 48 Тормоз, держатель, лев.
23 Покрытие, рама, заднее 49 Держатель бутылки
24 Покрытие, рама, верхнее 50 Седло
25 Покрытие, рама, прав. 51 Книжная полка
26 Покрытие, боковое, прав
