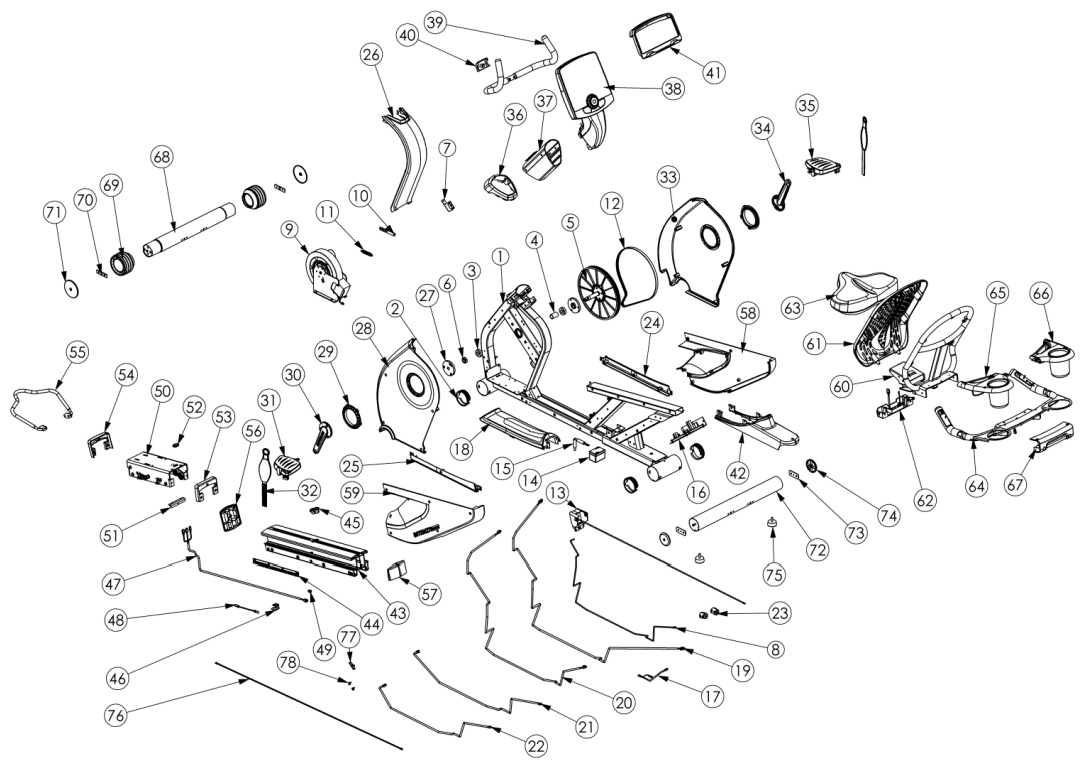

9. 550RBi сборочный чертеж

9. 550RBi сборочный чертеж





№ Деталь № Деталь
1 Рама, главная, закрытая 40 Покрытие, соед., консоль, btm
2 Втулка, ножка 41 Книжная полка
3 Подшипкик, шаровый, 6004ZZ 42 Покрытие, зад,верх
4 Sleeve, опорный, подшипкик 43 Трэк
5 Шкив, в сборе 44 Трещетка
6 Гайка, нейлон  45 Втулка, защелка
7 Сенсор, скорость, в сборе 46 Тормоз, провод, трэк
8 Кабель, скорость , рама 47 Кабель, сигнал, трэк
9 Генератор, в сборе 48 Рукоятка пульса
10 Тормоз, ремень 49 Втулка, strain relief
11 Пружина 50 слайдер, седло
12 Ремень привода 51 Тормоз, опорный
13 Покрытие, адаптер, в сборе 52 Втулка, защелка
14 Батарея 53 Покрытие, носитель
15 Держатель, батарея 54 Покрытие, носитель, перед
16 PCB 55 Рукоятка, настройка
17 Кабель, батарея, рама 56 Покрытие, трэк, перед
18 Покрытие, рама, сред.  57 Покрытие, трэк, зад
19 Кабель, сенсор, рама 58 Покрытие, рама, зад, П
20 Кабель, сенсор, рама 59 Покрытие, рама, зад, Л
21 Кабель, генератор, вход 60 Задняя опора седла
22 Кабель, генератор, контроль 61 Покрытие, седло
23 Ядро, феррит, парамагнетик 62 Коробка, кабель, в сборе
24 Покрытие, рама, бок, сред., П 63 Седло, в сборе
25 Покрытие, рама, бок., сред., Л  64 Ручка, седло
26 Покрытие, рама, верх 65 Держатель, бутылка, Л
27 Диск, шатун 66 Держатель, бутылка, П
28 Покрытие, рама, переднее, Л 67 Покрытие, рукоятка
29 Покрытие, шатун  68 Упор, перед, покрытый
30 Шатун, Л  69 Колесо
31 Педаль, левая  72 Тормоз, колеса
32 Ремень педали 71 Покрытие, колеса
33 Покрытие, рама, переднее, П  72 Упор, задний, покрытый

34

 Шатун, П 73 Тормоз, базовый, задний
35 Педаль, правая 74 Крышка, упор
36 Покрытие, стойка  75 Ножка, настроечная
37 Вертикальная стойка 76 Кабель, датчик температур
38 Консоль, в сборе 77 PCB, датчик температуры
39 Рукоятка, консоль  78 Распорка
